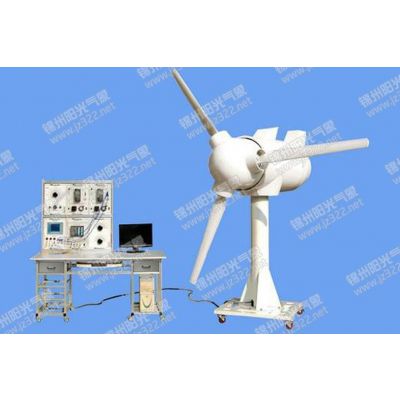

| 产品用途：YG-JXST07型轮毂旋转变桨机舱跟踪实训装置 (豪华型） | 名称：YG-JXST07型轮毂旋转变桨机舱跟踪实训装置 (豪华型） |
YG-JXST07型轮毂旋转变桨机舱跟踪实训装置 (豪华型）本系统是基于风力发电的原理以及电能的整流、储存和逆变而开发的，由于实验用自然风受到了限制，故本系统用电动机带动发电风车运转，模拟风力发电，PLC通过变频器控制电动机的转速来模拟不同风速下的发电效果，本装置是一套具有实际操作功能和实验功能高标准教学系统，系统重点突出了教学的直观性和实验操作的方便性，效果生动直观形象、现场感强。
1、工作电源:AC220±5％ DC24V；
2、供电电源：单相三线AC220±5％ 50HZ 接地良好；
3、环境温度：温度0～40℃，保存时0～70℃；
4、相对湿度： 35～85％RH（不结露）；
5、环境空气：不含腐蚀性可燃性气体，无大量导电性尘埃；
6、功 耗：≤1500W。
本系统主要由如下几部分组成：
部分：叶片的旋转系统；
***部分：轮毂旋转系统；
第三部分：风向跟踪随动系统；
第四部分：模拟风力发电系统；
第五部分：模拟风速风向检测系统；
第六部分：充电控制和逆变系统；
第七部分：终端负载系统。
1、变频器功能参数设置与操作实验。
2、变频器外部端子点动实验。
3、控制电机正反转试验。
4、三相电机开环控制实验。
5、三相电机闭环控制实验。
6、触摸屏应用试验。
7、充电控制器试验
1）接反保护实验；
2）控制器对蓄电池的过充保护实验；
3）控制器对蓄电池的过放保护实验；
4）防反充实验。
8、机舱正反转试验。
9、手动变桨控制实验。
10、风速调节控制实验。
11、机舱手动按钮控制实验。
12、机舱手动旋钮控制实验。
13、风速自动变桨控制实验。
14、风力发电变桨自动运行综合实验。
15、风力发电自动跟踪变桨实验。
16、整流逆变试验。
17、发电功率的测量试验。
