| 产品用途：YG-JXST15型 风力发电整流逆变实训装置 | 名称：YG-JXST15型 风力发电整流逆变实训装置 |

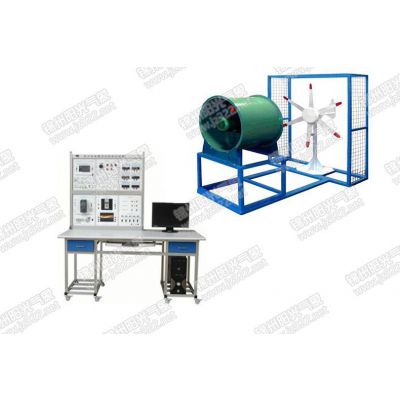

YG-JXST15型 风力发电整流逆变实训装置是基于风力发电的原理，以及电能的整流、储存和逆变。本系统用鼓风机吹动发电风车发电，鼓风机的转速由PLC通过变频器控制，以模拟不同风速下的发电效果，发电风车还配有叶片转速检测装置，在计算机上实时显示其运转状况及相应参数。
1、相对湿度:35～85％RH（不结露）；
2、环境空气：不含腐蚀性，可燃气体，无大量导电性尘埃；
3、工作电源：AC220±5％ DC24V；
4、供电电源：单相三线AC220±5％ 50Hz；
5、功耗：≤1000W。
本系统分为被控对象和控制单元两部分组成， 被控对象单元由鼓风机、发电机、和蓄电池组组成。控制单元由可编程控制器、变频器、指针表、充电控制器、终端负载等组成。
1、逆变器实验；
2、充电控制器试验；
1）反接保护实验；
2）控制器对蓄电池的过充保护实验；
3）控制器对蓄电池的过放保护实验；
4）防反充实验；
3、模拟风能控制系统实验；
4、风能充电控制实验；
5、整流逆变试验；
6、风况检测试验；
7、发电功率测量实验；
8、发电风车转速测量实验
